물류센터 김 소방 펌프실 성능 시험 방법과 압력 챔버 세팅법

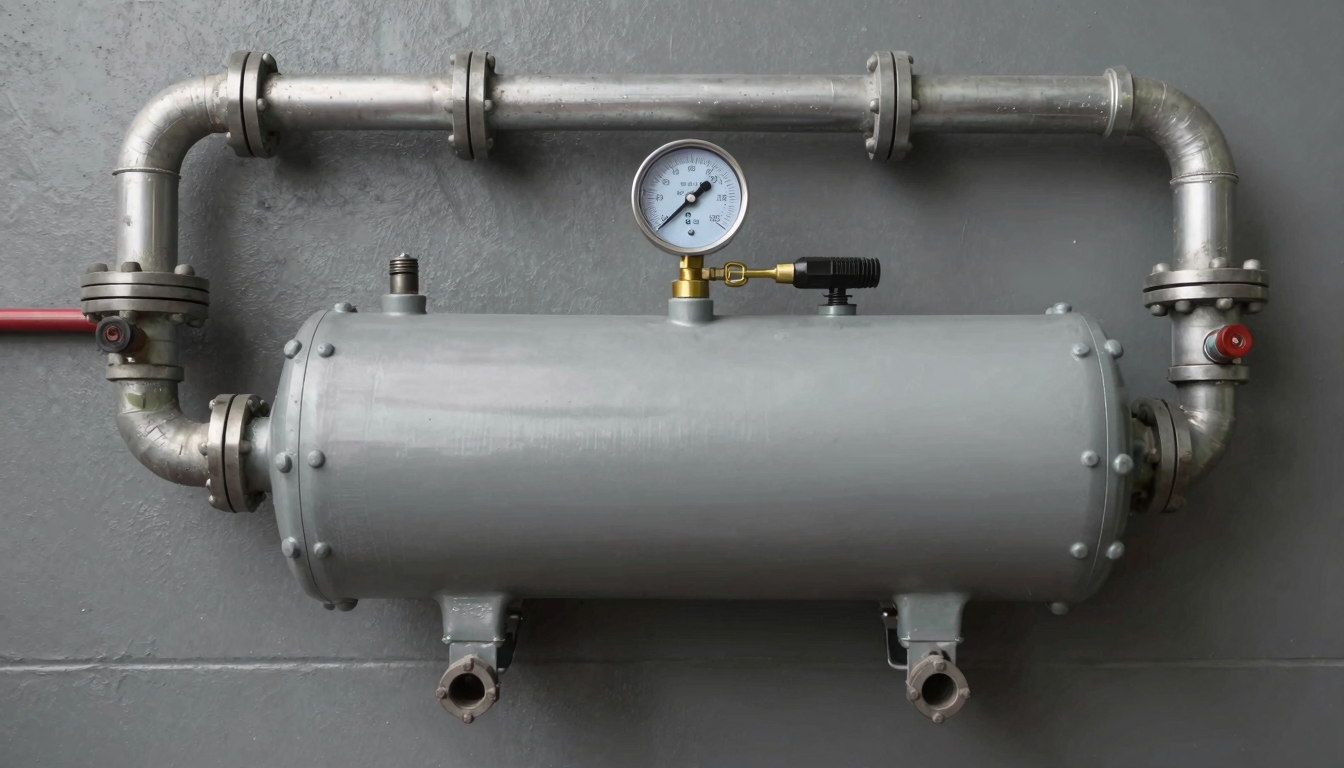

소방 펌프실 압력 탱크 위에 설치된 압력계와 배관들을 위에서 내려다본 실사 이미지.

반갑습니다. 10년 차 생활 블로거 김창수예요. 오늘은 물류센터 현장에서 정말 중요한 소방 펌프실 성능 시험과 압력 챔버 세팅법을 준비했거든요. 물류센터는 워낙 규모가 크다 보니 소방 시설 관리가 한 번 꼬이면 정말 골치가 아프더라고요. 특히 소방 점검이 나오기 전에 미리 체크해두지 않으면 과태료는 물론이고 화재 시 큰 피해로 이어질 수 있어서 주의가 필요해요.

제가 예전에 처음 소방 관리를 맡았을 때는 압력 챔버 세팅 값을 잘못 건드려서 밤새 펌프가 돌았다 멈췄다 하는 바람에 잠도 못 잤던 기억이 나네요. 그만큼 예민한 장비지만 원리만 알면 생각보다 어렵지 않거든요. 현장에서 바로 써먹을 수 있는 실무 노하우를 하나씩 풀어보겠습니다.

목차
1. 소방 펌프 성능 시험의 3단계 핵심 절차
2. 압력 챔버 압력 스위치 세팅 및 릴리프 밸브 조정
3. 직접 겪은 실패담과 장비별 비교 분석
4. 물류센터 소방 시설 유지관리 꿀팁
5. 자주 묻는 질문(FAQ)

소방 펌프 성능 시험의 3단계 핵심 절차

소방 펌프 성능 시험은 크게 체절 운전, 정격 부하 운전, 최대 부하 운전 이렇게 세 가지로 나뉘거든요. 가장 먼저 해야 할 일은 주배관의 밸브를 잠가서 물이 건물 안으로 들어가지 않게 차단하는 거예요. 그러고 나서 성능 시험 배관의 밸브를 조절하며 펌프의 힘을 측정하는 방식입니다.

첫 번째는 체절 운전 시험이에요. 펌프 토출측 밸브를 완전히 닫은 상태에서 펌프를 돌려보는 건데, 이때 압력이 정격 토출 압력의 140%를 넘지 않아야 하거든요. 만약 이 압력이 너무 높게 나오면 배관이 터질 수 있어서 릴리프 밸브가 적절한 시점에 터져주는지 꼭 확인해야 하더라고요.

두 번째는 정격 부하 시험입니다. 펌프 명판에 적힌 양만큼 물을 뿜어낼 때 압력이 제대로 나오는지 보는 과정이에요. 유량계를 보면서 밸브를 열어 정격 유량의 100%가 흐르게 맞췄을 때, 압력계 수치가 정격 압력 이상을 유지해야 합격이거든요.

마지막은 최대 부하 시험인데, 정격 유량의 150%를 보낼 때 압력이 정격 압력의 65% 이상은 유지되어야 해요. 물류센터처럼 면적이 넓은 곳은 끝단까지 물을 밀어주는 힘이 중요해서 이 수치를 정확히 지키는 게 필수인 것 같아요.

성능 시험 전 체크리스트
- MCC 판넬에서 충압 펌프는 정지 상태로 두었나요?
- 수조(물탱크)의 수위는 충분한가요?
- 유량계의 공기는 충분히 빼주었나요?
- 배수 시설이 물을 감당할 수 있는지 확인했나요?

압력 챔버 압력 스위치 세팅 및 릴리프 밸브 조정

압력 챔버는 펌프의 자동 기동과 정지를 제어하는 뇌와 같은 역할을 하거든요. 챔버 상단에 달린 압력 스위치의 Range(레인지)와 Diff(디프) 값을 세팅하는 게 핵심이에요. 레인지는 멈추는 압력이고, 디프는 멈춤 압력에서 얼마나 떨어졌을 때 다시 돌릴지를 결정하는 편차 값이라고 이해하면 쉽더라고요.

보통 주펌프의 기동점은 충압 펌프보다 낮게 설정해야 해요. 배관 내 압력이 살짝 떨어졌을 때는 충압 펌프가 해결하고, 물을 많이 써서 압력이 팍 떨어질 때만 주펌프가 돌게 만드는 거죠. 만약 이 순서가 바뀌면 작은 누수에도 주펌프가 쾅 하고 돌아버려서 장비에 무리가 가거든요.

릴리프 밸브는 체절 압력 미만에서 개방되도록 설정해야 하더라고요. 성능 시험 중에 압력이 너무 올라가면 릴리프 밸브가 물을 쫙 뿜어내면서 압력을 낮춰주는 걸 직접 눈으로 확인해야 안심이 돼요. 아래 표를 보면서 기준치를 한번 비교해볼까요?

구분	체절 운전(0%)	정격 운전(100%)	최대 부하(150%)
압력 기준	정격의 140% 이하	정격 압력 이상	정격의 65% 이상
주요 체크	릴리프 밸브 작동 여부	펌프 진동 및 소음	유량계 수치 확인
관리 포인트	수온 상승 방지	전류값(A) 체크	배관 흔들림 주의

직접 겪은 실패담과 장비별 비교 분석

제가 예전에 경기도의 한 물류센터 소방 점검을 도와주러 갔을 때 있었던 일이에요. 펌프 성능 시험을 하는데 유량계 바늘이 아예 움직이지 않는 거예요. 알고 보니 성능 시험 배관의 1차측 밸브는 열었는데, 2차측 밸브를 안 열고 계속 펌프만 돌리고 있었더라고요. 다행히 금방 발견했지만, 계속 그랬다면 펌프 내부 임펠러가 과열로 손상될 뻔했거든요.

그리고 펌프 종류에 따라서도 체절 압력이 다르게 나오는 걸 알고 계셨나요? 보통 수평회전축 펌프는 정격 압력의 120~130% 정도가 나오는데, 수직회전축 펌프는 130%를 훌쩍 넘기는 경우가 많더라고요. 그래서 본인 현장의 펌프가 어떤 타입인지 먼저 파악하는 게 시험 결과를 해석하는 데 큰 도움이 돼요.

압력 챔버도 구형과 신형이 차이가 좀 있거든요. 구형은 기계식 접점이라 눈금을 보고 일일이 수동으로 맞추는데 오차가 좀 있는 편이에요. 반면 요즘 나오는 전자식 압력 스위치는 숫자로 딱딱 입력하니까 훨씬 정밀하긴 하더라고요. 그래도 현장에서는 여전히 기계식의 신뢰도를 높게 치는 분들도 많아서 취향 차이인 것 같아요.

주의사항: 펌프 공회전 금지
성능 시험 시 물을 흘려보내지 않고 펌프를 오래 돌리면 수온이 급격히 올라가요. 펌프가 뜨거워지면 고무 패킹이 녹거나 변형될 수 있으니 꼭 순환 배관이나 성능 시험 배관으로 물을 빼주면서 진행해야 하더라고요.

물류센터 소방 시설 유지관리 꿀팁

물류센터는 워낙 배관 길이가 길어서 미세한 누수가 생기기 쉬운 구조거든요. 그래서 평소에 충압 펌프가 얼마나 자주 도는지 체크하는 게 중요해요. 만약 1시간에 3번 이상 이유 없이 돈다면 어딘가 배관에서 물이 새고 있을 확률이 높더라고요. 주로 신축 이음(플렉시블 조인트)이나 밸브 틈새를 먼저 살펴보는 게 정답이에요.

겨울철에는 동파 방지도 신경 써야 하거든요. 펌프실 온도가 너무 떨어지면 압력 챔버로 가는 미세한 동관이 얼어붙어서 펌프가 기동을 안 할 수도 있어요. 열선을 감아두거나 보온재를 꼼꼼히 씌워두는 것만으로도 큰 사고를 막을 수 있더라고요.

마지막으로 성능 시험 기록표를 펌프실 벽면에 붙여두는 걸 추천해요. 지난번 점검 때 압력이 얼마였는지 바로 비교해볼 수 있어서 장비의 노후화 상태를 한눈에 파악하기 좋거든요. 관리가 잘 된 곳은 점검관들도 꼼꼼히 보는 척하다가도 금방 통과시켜주는 효과도 있더라고요.

자주 묻는 질문

Q. 릴리프 밸브에서 물이 계속 새는데 어떻게 하죠?

A. 릴리프 밸브의 설정 압력이 너무 낮거나 밸브 사이에 이물질이 꼈을 가능성이 높아요. 설정 나사를 조금 조여보시고 그래도 새면 분해 청소나 교체가 필요하더라고요.

Q. 펌프 기동 점을 어떻게 계산하나요?

A. 보통 가장 높은 곳에 있는 소화전의 자연압에 0.2MPa를 더한 값 정도로 잡는 게 일반적이에요. 현장 상황에 따라 조금씩 조절해야 하더라고요.

Q. 압력 챔버의 공기 교체는 왜 해야 하나요?

A. 챔버 안에 공기가 없으면 물의 압력을 흡수해주지 못해서 펌프가 덜덜거리며 자주 기동하는 현상이 생기거든요. 주기적으로 물을 빼고 공기를 채워주는 게 좋더라고요.

Q. 성능 시험 배관 유량계가 흔들려서 읽기 힘들어요.

A. 유량계 전단 밸브를 천천히 열어주시고, 배관 내 공기를 완전히 빼주면 진동이 줄어들거든요. 펌프의 평형이 안 맞을 때도 흔들릴 수 있으니 체크해보세요.

Q. 주펌프가 정지되지 않고 계속 도는 건 정상인가요?

A. 소방법상 주펌프는 한 번 돌면 자동으로 멈추지 않고 수동으로 정지시켜야 하는 게 원칙이에요. 화재 시 확실한 소화를 위해서 그렇게 설계된 거거든요.

Q. MCC 판넬에서 수동 기동이 안 될 때는요?

A. 마그네틱 스위치(MC) 불량이거나 조작 전원 퓨즈가 나갔을 수 있어요. 테스터기로 전압이 제대로 들어오는지 확인해보는 게 순서더라고요.

Q. 충압 펌프는 왜 자꾸 타버리는 걸까요?

A. 빈번한 기동 정지가 원인인 경우가 많아요. 압력 스위치의 디프 값을 너무 작게 잡으면 펌프가 계속 돌았다 멈췄다 하면서 모터에 열이 쌓이거든요.

Q. 성능 시험은 얼마나 자주 해야 하나요?

A. 법적으로는 정기적으로 점검하게 되어 있지만, 자체적으로는 최소 분기별로 한 번씩은 직접 돌려보며 상태를 확인하는 게 안전하더라고요.

지금까지 물류센터 소방 펌프실 관리 노하우를 쭉 적어봤는데 도움이 되셨을지 모르겠네요. 소방 시설은 평소에는 쓸 일이 없어서 소홀해지기 쉽지만, 막상 상황이 닥치면 생명과 직결되는 아주 소중한 장비거든요. 오늘 내용 참고하셔서 안전한 사업장 만드시길 바랄게요. 궁금한 점은 언제든 댓글 남겨주시면 아는 범위 내에서 답변드릴게요.
